吸水性试验，这种方法能让我们更加深入地了解混凝土的防水性，这是混凝土整体耐久性的一个关键因素。如果混凝土暴露于恶劣环境中，特别是在氯离子和硫酸根离子的环境中时，这一点尤其值得关注。

在这篇文章中，我们将探讨什么是吸水性试验及其局限性，并讨论凯顿国际的KIM^®混凝土防水外加剂系列产品如何应对吸水性挑战。

什么是吸水性试验？

混凝土中的吸水性是指在一定时间内混凝土吸收水分的量。吸水性试验测量的是当混凝土试块被浸没在水中时，通过毛细孔洞渗透进混凝土中的水量。较低的吸水率表明混凝土具有更好的防水性能，这对于暴露在潮湿和水环境中的混凝土结构的使用寿命和可靠性至关重要。

吸水性试验在以下标准中有具体规定：

✦ BS 1881-122: 2011：混凝土测试：吸水率测试法

✦ ASTM C 1585：水硬水泥混凝土吸水率测量的标准测试方法

如何进行吸水性试验

吸水性试验过程包括以下几个步骤：

制样：
制作混凝土圆柱体试样，并在标准条件下湿养护28天，或根据项目要求指定的时间，以确保水泥水化程度和强度达到预期。

切片：
从养护好的圆柱体试样中切割出一个2英寸（50毫米）的切片，并将其放置在控制环境中【122°F（50°C），80%湿度】三天，以稳定其含水量。

密封和浸没：
在切片的外表面涂上一层环氧树脂，以防止侧面和顶部吸水，然后将其密封在容器中15天以达到水分平衡，之后将其浸入水中。

测量：
随着时间的推移，测量试样切片由于吸水而引起的质量变化，质量变化越小，表明防水性更好，混凝土耐久性就越高。

传统吸水性试验的局限性

尽管吸水性试验具有重要价值，但它也存在一定的局限性：

1 对反应过程的忽视：
测试未能考虑到可能影响吸水率的反应过程，如KIM^®混凝土防水外加剂在混凝土内部发生的反应。这种外加剂能在混凝土内部形成防水系统，但吸水率测试无法全面反映其对混凝土吸水率的影响。

2 假设误差：
测试假设混凝土试样中所有的重量增加都是由于吸水引起的。然而，实际情况可能并非如此，这种假设可能导致测试结果存在一定误差。

3 时间局限性：
浸没时间通常较短，可能无法准确模拟长期环境条件下的情况。例如，某些混凝土外加剂在长期使用中可能逐渐发挥作用，但短期吸水率测试可能无法反映这种效果。

这些局限性可能导致结果产生偏差，尤其是在包含特定类型外加剂的混凝土中。

KIM^®如何影响吸水率

凯顿国际的KIM^®混凝土防水外加剂是一种亲水性结晶防水外加剂，能显著增强混凝土的防水性能。当与水接触时，其有效成分与水和未水化的水泥颗粒发生反应，形成不溶于水的针状晶体，这些晶体填充混凝土内部的毛细孔洞和细微裂缝，有效阻止水分渗入。

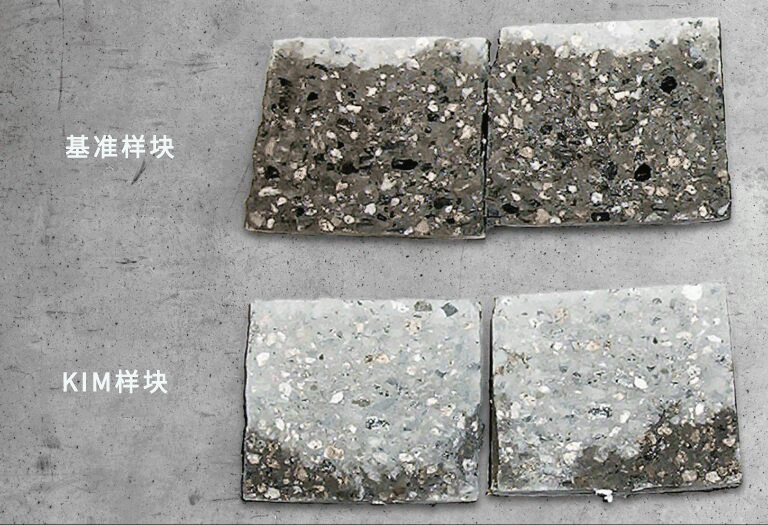

在吸水率测试中，掺入KIM^®混凝土防水外加剂的混凝土，在初期其独特性能可能不会完全显现出来，尤其是在早期养护阶段。然而，随着混凝土继续养护并变得更加饱和，这些晶体结构逐渐成熟并变得坚固，从而随着时间的推移提高混凝土的防水性能。

为了准确捕捉这种渐进性的提升效果，建议在后期（如56天或90天）进行吸水性试验，而不是常规的28天。在测试前进行更长时间的养护可以更准确地反映混凝土的防水性能。

补充耐久性试验

通过了解吸水性试验的细微差别，并使用像KIM^®这样的创新解决方案，可以显著提高对混凝土耐久性的评估准确性。

其他试验，如透水性试验和快速氯离子渗透性测试，能够提供更多视角，可以更全面的了解混凝土对水和其它化学物质侵蚀的抵抗能力。
